F1ZBU: Description du rack D-STAR

c_relais6Cet article vous montrera le contenu du rack DSTAR F1ZBU et l’évolution du montage

Le boitier:

c_dstar1
Prises BNC à l’arriere , car c’est ce que j’avais de disponible sous la main.

c_dstar2Fabrication des petites tôles pour le maintien des powerpoles. fichier dxf sur demande.
Unknown

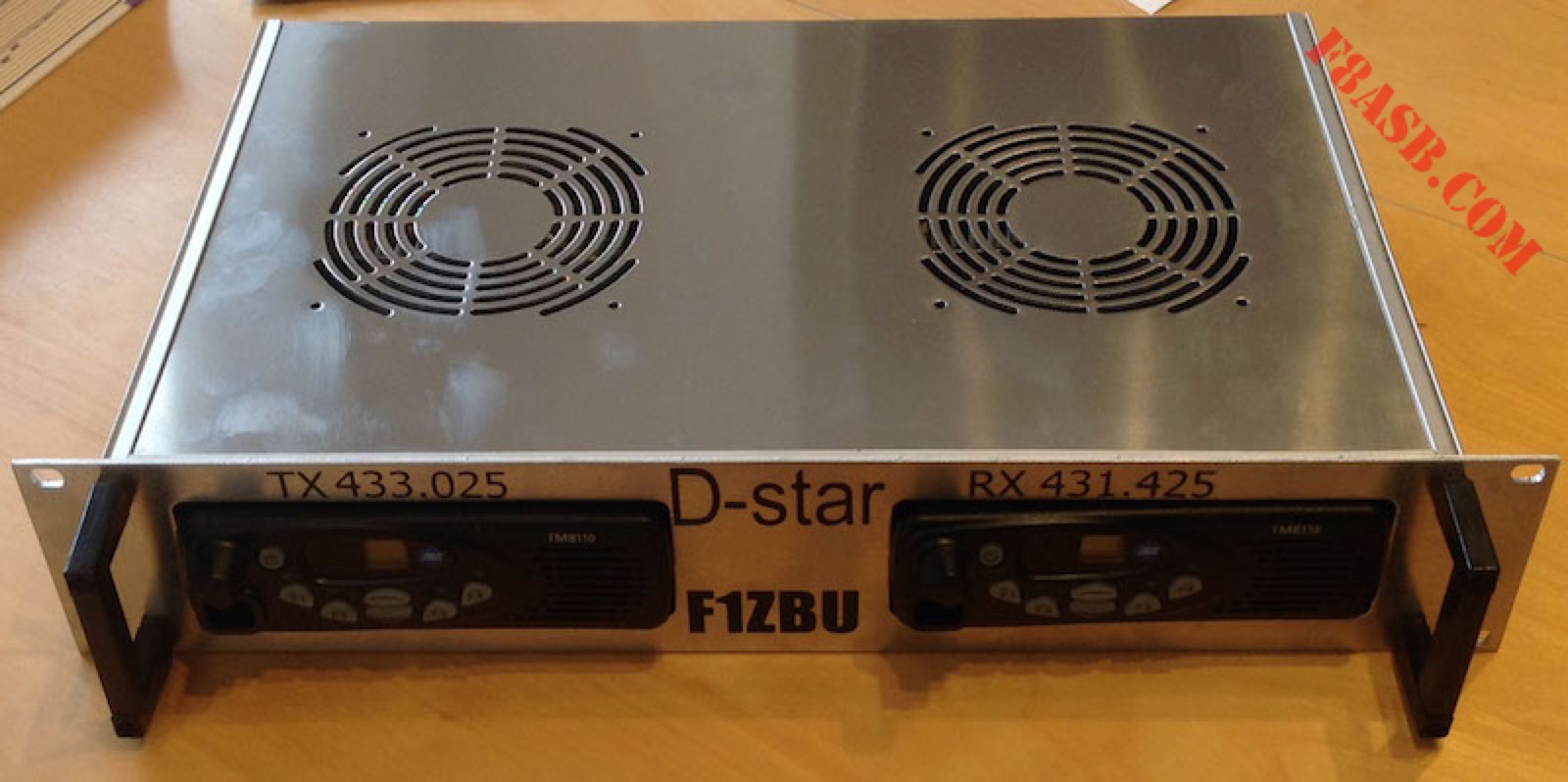

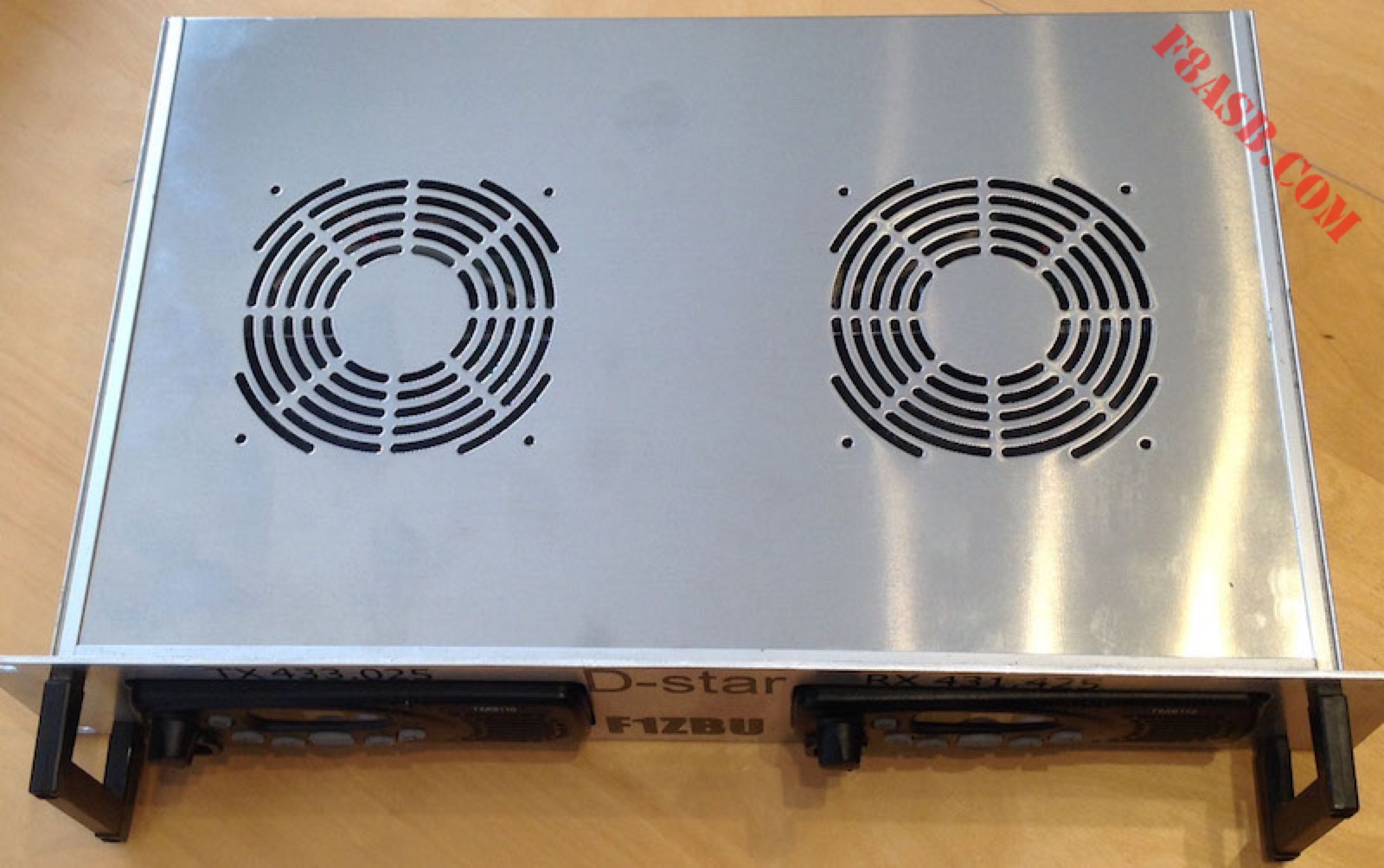

c_dstar3 c_dstar4Réalisation de la platine supérieur et des façades.

J’utilise un logiciel gratuit avec la possibilité d’exporter en DXF. Front Panel Designer 4.4.1. Ce logiciel dispose de façades prédéfinies et d’une bibliothèque sympathique de connecteurs.
Ci-dessous un aperçu:
front panel Designer

c_dstar5

Installation du ventilateur de 120mm thermo régulé sur site, récupérer sur l’ancien relais.

c_dstar6



On retrouve à l’arrière les 2 connecteurs antenne BNC, l’alimentation en powerpole, et la prise RJ45 pour le réseau.

dstar7Description de l’intérieur du Rack:

1 connexion antenne BNC émetteur
2 platine fusible et distributeur d’alimentation
3 connexion alimentation powerpole
4 connexion réseau RJ45
5 Alimentation réglable à base LM2596 (permet l’alimentation du Raspberry sans chauffe du régulateur beaucoup mieux qu’un montage à base de 7805, prix inférieur à 4 euros.)

lm25966 connexion antenne BNC récepteur
7 Raspberry modèle B+

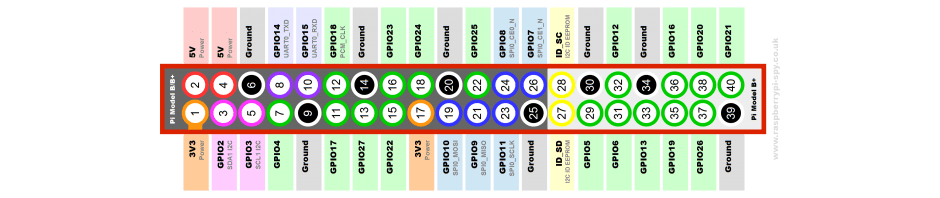

8 alimentation 5 V venant du régulateur sur la platine du Raspberry pin 4 et 6
Raspberry-Pi-GPIO-Layout-Model-B-Plus-rotated-940x1989 connexion DB15 Tait 8110 récepteur (af signal,masse)
10 Tait TM8110 récepteur (fichier de config sur demande)
11 Modem DVRPTR V1
Drawing1                                                                                                                                     Source SV1JRF

12 Tait TM8110 émetteur 25W (fichier de config sur demande)
13 connecteur DB15 Tait 8110 émetteur( PTT, af out, masse)

Pour les paramètres et la configuration, j’ai simplement suivi le tutorial proposé sur le site DSTAR-France.

Les réglages les plus difficiles à trouver sont:

dvrptr1RXInvert [0] > 1 ou 0 en fonction du type de poste que vous utilisez
dvrptr1TXInvert [0] > 1 ou 0 en fonction du type de poste que vous utilisez
dvrptr1ModLevel [20] >

Car ils dependent de votre émetteur/récepteur.
