Lola née en Juin 1993, par le travail de F1JSH Olivier avait disparu depuis 15 ans. Après ce long silence, Lola va de nouveau enchanter nos QSOs par sa douce voix.
Ci dessus, L’équipe présente pendant cette journée.
Resumé de la journée d’installation:
Arrivée sur place 8h45
Démontage des capots latéraux afin de tout enlever.
Démontage de l’ancien relais, Il y a que les cavités VHF qui ne bougent pas.
Contrôle par F4BKE des antennes.
Installation du réseau pour l’armoire relais.
Installation du Rack 19″ DSTAR équipe de 2X TM8110 TAIT + DVRPTR 1 + Raspberry
Petit mise au point par F5FIM sur l’alimentation, elle est composée de 2 alim à decoupage de 12V 30A commutable (une de secours), le tout relié sur batteries. La connexion Powerpole à été choisie comme standard pour les alimentations des périphériques du relais.
Installation du relais VHF est composé d’un DR-1X de chez Yaesu modifié avec une carte SVXLINK ( développement F8ASB) et d’un Raspberry. Le C4FM n’est pas du tout utilisé, nous avons juste voulu profiter de la promotion Yaesu, qui redonnait 600 euro après achat, voir Batima pour plus d’informations. Si le C4FM prend de l’ampleur nous seront prêt.
Vu intérieur du DR-1X, carte de commutation à gauche et raspberry à droite.
La voix de Lola sur 145.6625 ! il est environ 16H00
Dernière mise au point logiciel et réglage des niveaux audio.
Fenêtre des niveaux audio sous linux via AlsaMixer.

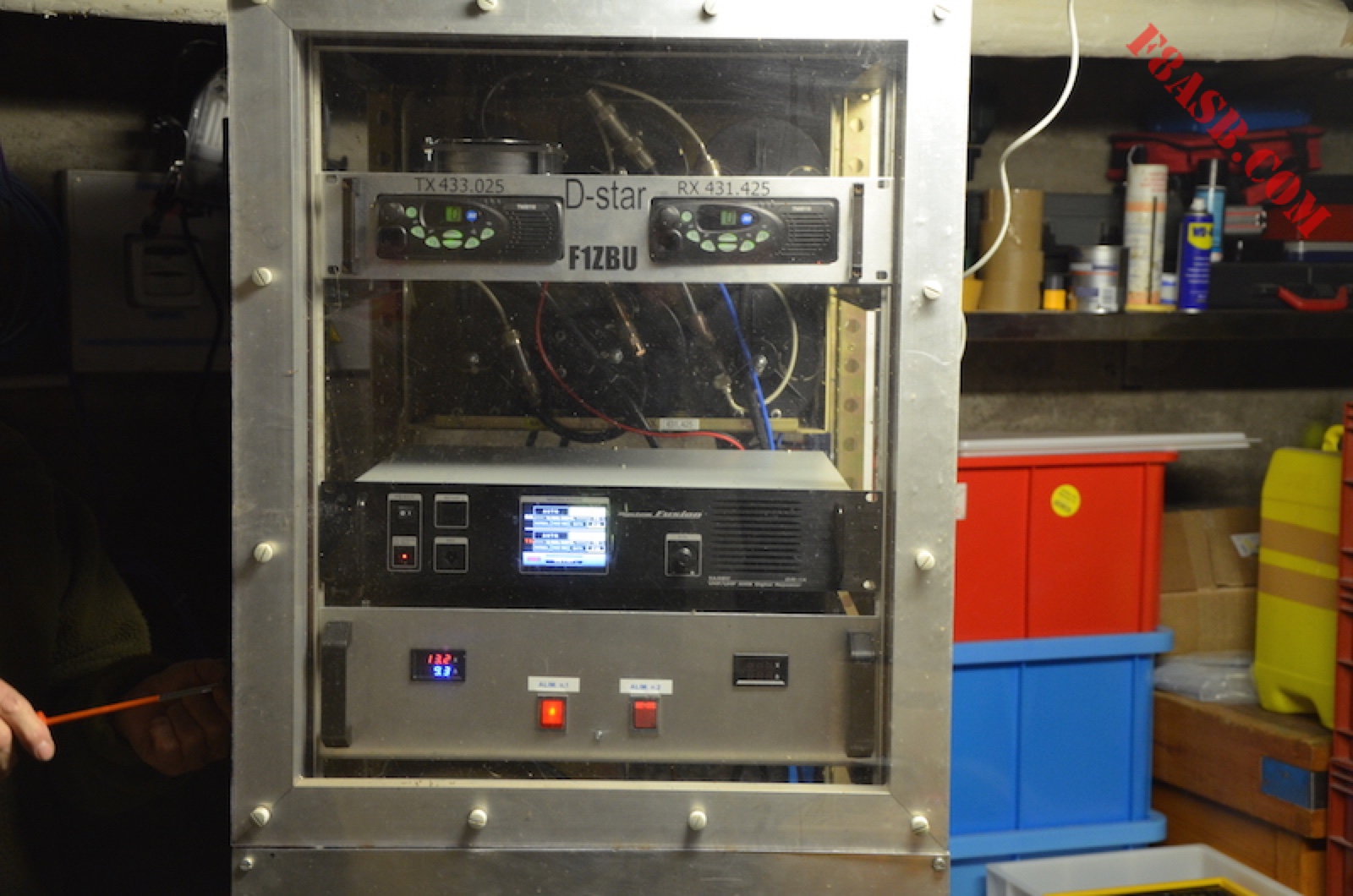

Armoire complète
Il reste de la place pour des projets futurs 😉
L’armoire est remontée c’est le depart vers 19H00, avec des conditions climatiques difficiles (mini tempête de neige)
Merci à toute l’équipe pour l’efficacité dans le travail de cette journée.(F1JUZ,F4BKE,F4GEN,F4HDP,F5FIM,F6BCD,F8DSN)
Merci à F5XG pour le réglage des cavités UHF.
Merci à Samuel pour la tôlerie.
Merci à F5NLG pour le travail commun et le support sur SVXLINK
Merci à F4GEN et F4EGG pour l’aide apporté à la mise en oeuvre du DSTAR.
Merci au Radioclub de Thionville F8KGY pour le don des batteries et d’un rack 19″
Merci à Olivier pour l’autorisation d’utiliser les fichiers audio de LOLA
Merci à mon YL pour sa patience et sa gentillesse.
Un immense merci à Barbara et Philippe de l’auberge du Pied du Hohneck pour leur accueil et l’hébergement du relais et la restauration.
“Je m’étais engagé à faire revenir Lola, et je suis heureux aujourd’hui d’avoir respecté cet engagement. La richesse de l’être Humain c’est sa complémentarité “
F8ASB Juan
La 3 ème rencontre F1ZBV/F1ZBU aura lieu le 17 mai 2015, réservez déjà cette date. La présentation des travaux effectués ainsi que la visite des installations vous sera proposée.
D’autres articles suivront plus précis et plus techniques concernant l’alimentation, la logique svxlink et le relais DSTAR.
