Arduino Shield: Input/Output carte de développement Version 2

 Arduino commencer simplement.

Capture d’écran 2014-03-09 à 14.46.49
Ce shield Arduino est destiné à l’aide au développement pour la programmation Arduino.

Montage et assemblage

Il possède:
4 interrupteurs poussoirs avec pull up (entrées logiques)
8 leds
Une sortie I2C (résistance réseau amovible)
Une connexion pour servomoteur

Un buzzer
4 potentiomètres (entrées analogiques)
Un bouton reset

Compatible Arduino Uno et Mega.
Pour faciliter la programmation, les Pins pour la programmation sont indiqués en sérigraphie. Ex: Buzzer Pin 5

Il permet de tester une bonne partie des exemples fournis avec le logiciel Arduino, il est idéal pour débutant. De plus il n’y a aucun composant CMS pour faciliter le montage.

Vous pourrez tester des applications radioamateurs comme un keyer morse, un répéteur, générateur de télégraphie, commutation temporisé…

arduino shield ver 2

Arduino shield I:O v2

Nomenclature:

Désignation:                 Valeur
D1 à D8                            Led 3mm
IC1                                     Buzzer
J1                                       Femelle 1 x 6 pts long
J2 J3                                Femelle 1 x 8 pts long
J4                                      Femelle 1 x 10 pts long
J5  J6 J7                          Connecteur HE4 (I2C,jumper,servo)
R1                                      8x1K
R2                                    4x10K
R3                                    220Ohms
A0-A3                             Potentiomètre 10K
R8-R9                            4,7K
S1 à S5                           Push button
C1,C2,C3,C4                10nF



Le liens des produits font référence à GOTRONIC.FR

c_nomenclature
J’ai réalisé une  série de 20 cartes.

Je propose à la vente pour ceux que cela intéresse à 7€ + 3€ de port ( sans les composants ). La quantité est limitée. Cliquez sur le bouton acheter pour procéder à la commande.




A ce jour 20 cartes en stock

c_arduinoshield2_1Montage des résistances, les valeurs sont indiquées sur la sérigraphie.

c_arduinoshield2_3

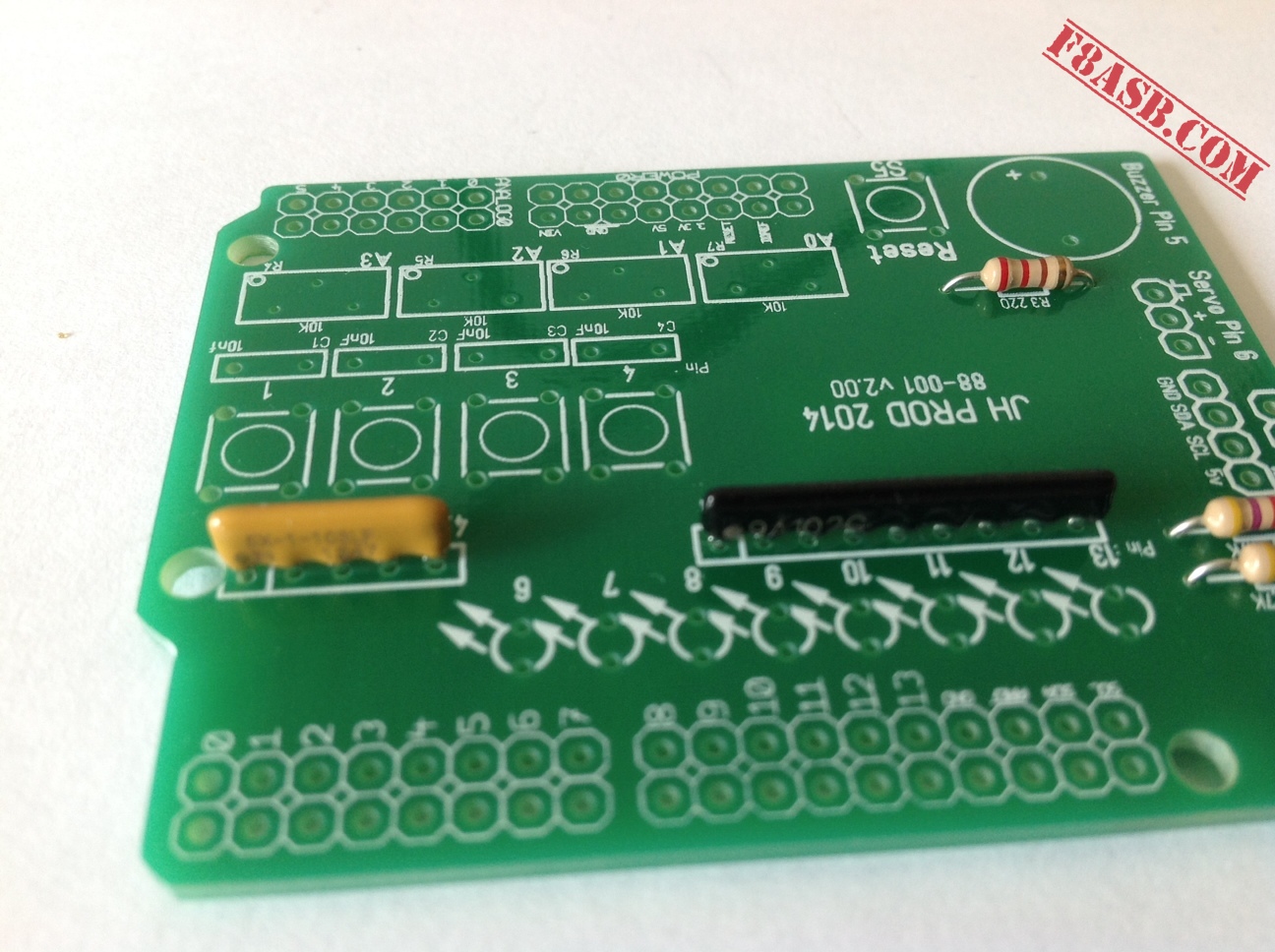

Montage des réseaux de résistances, attention a bien placer le point commun repéré par un petit rond sur le réseau de résistance (à gauche sur la photo), et par un carré sur la sérigraphie.

c_arduinoshield2_4
Montage de boutons poussoirs, des potentiomètres, puis les leds attention à la polarité des leds ( méplat coté réseau de résistances ).

LED-schema

c_arduinoshield2_6On termine par le Buzzer, polarisé lui aussi le + vers le bas et les connecteurs Arduino shield. Pour un positionnement optimal, je vous conseille de monter les supports sur l’Arduino est de souder une pastille à chaque extrémité du connecteur.
Une deuxième rangée est disponible pour souder des connecteurs femelles.
c_arduinoshield2_8Souder le connecteur I2C, le connecteur pour servo moteur, le jumper pour cavalier afin d’activer ou pas le réseau de résistance I2C.

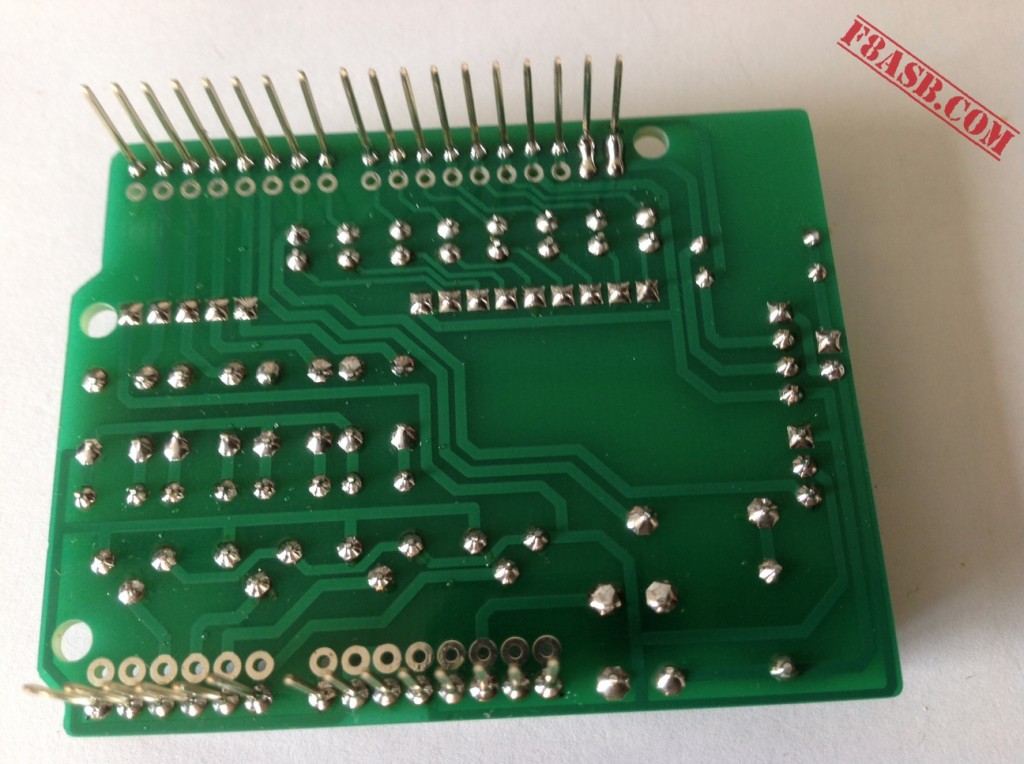

c_arduinoshield2_10Souder les 2 ponts pour activer l’I2C.
Dans le cadre d’un montage sur un Arduino MEGA il faudra faire une liaison filaire entre ses 2 points et la sortie I2C de l’Arduino Mega

c_arduinoshield2_9Shield version 2 monté sur un Arduino Uno.
