Interface CW WinREF HF

A une semaine de la coupe du REF CW, voici une réalisation du week end avec l’aide de Thibaut, 8 ans, pour le radioclub F8KHP. Cette interface connectée sur le PC permet d’envoyer directement depuis le LOG WinREF de la télégraphie sur l’entrée Key de votre TRX.

interfaceCW7

Interface réalisée selon le schéma disponible sur le site de F5AIB pour le logiciel WinREF
i6InterfaceCW3D

Vue 3D réalisée avec Target 3001, j’ai juste ajouté une connexion parallèle pour pouvoir connecter un keyer externe.

CI target3001 CW

Usinage de 2 circuits en CNC avec programmation directe avec Target 3001.
Ce dernier possède une couche spéciale(25), représentée en brun, de largeur de 1,6mm correspondant à la fraise utilisée pour le détourage du PCB.

interfaceCW

Voila pour le futur j’ai pu tester la réalisation « série » de circuits imprimés avec le détourage en interruption. Je pense que se sera utile pour les projets à venir.

interfaceCW2

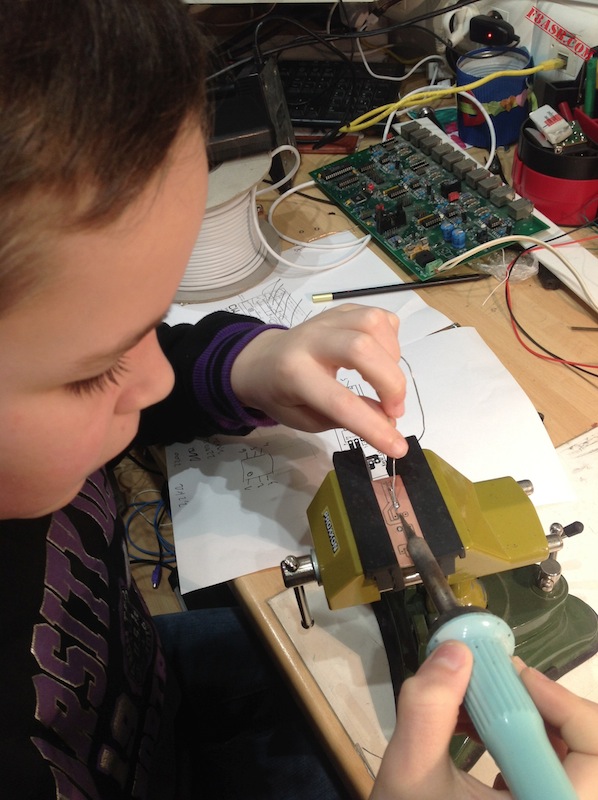

Voila Thibaut qui réalise ses premières soudures après avoir placé les composants lui même selon le schéma et appris le code des couleurs des résistances pour choisir la bonne résistance.

interfaceCW1
interfaceCW3 interfaceCW4

interfaceCW5Le travail est terminé, il reste la mise en boite.

interfaceCW6Vue intérieure du produit fini.

Les enfants nous regardent souvent avec des gros yeux, quand ils racontent à l’école ce que leur papa fait, ils passent régulièrement pour le fils d’un martien.

Expliquer, partager avec vos enfants, les questions et les regards en retour sont un vrai bonheur.

C’est pour moi le premier article dans la catégorie  » bidouille en famille », j’espère pas le dernier ;).

Bon contest…
